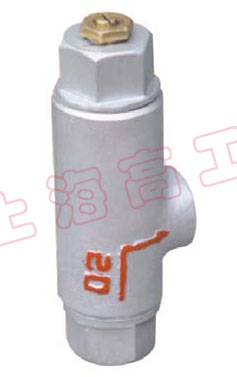

ST-16C 可調恒溫式蒸汽疏水閥
ST系列疏水閥屬熱靜力型中的一種新產品，閥內感溫元件中裝有感溫劑、飽和劑、和填充劑組成的感溫和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍同根據情況要求用調節螺釘進行調節。
主要用途
廣泛應用于石油、化工、造紙、醫藥、食品等蒸汽設備，加熱管線，攔熱管線及小型熱交換器及鐵熱采取管線上等最理想的選擇。
結構特點
1、本閥采用感溫元件和熱脹冷縮原理來控制啟閉。
2、動作靈敏，排水溫度恒定，不受壓力影響，節能效果好。
3、能連續排水，無噪音，小型輕量設計，安裝方便，而且能用意角度安裝。
4、能自動排除空氣，無氣鎖現象，還有調節排水溫度。
主要外型及連接尺寸
| 型號（DN） | 外形尺寸 | 最大排量 T/H |
法蘭外徑 D |
型號（DN） | 外形尺寸 | 最大排量 T/H | ||
| 長 | 高 | 長 | 高 | |||||
| STB16-15 | 80 | 150 | 3.0 | STB-15 | 120 | 65 | 1.4 | |
| STB16-20 | 80 | 150 | 4.0 | STB-20 | 120 | 65 | 3.0 | |
| STB16-25 | 90 | 165 | 5.0 | STB-25 | 130 | 70 | 4.0 | |
| STB16-32 | 100 | 175 | 7.0 | ST16-15 | 120 | 65 | 3.0 | |
| STB10-40 | 110 | 185 | 9.0 | ST16-20 | 120 | 65 | 4.0 | |
| STB10-50 | 120 | 195 | 11.0 | ST16-25 | 130 | 70 | 5.0 | |
| STC16-15 | 150 | 175 | 3.0 | 95 | ST16-40 | 145 | 85 | 9.0 |
| STC16-20 | 150 | 175 | 4.0 | 105 | ST16-50 | 145 | 95 | 11.0 |
| STC16-25 | 160 | 185 | 5.0 | 115 | ||||
| STC16-32 | 200 | 240 | 7.0 | 135 | ||||
| STC10-40 | 230 | 255 | 9.0 | 145 | ||||
| STC10-50 | 230 | 255 | 11.0 | 160 | ||||
| STC10-80 | 310 | 265 | 13.0 | 195 | ||||
| STC10-100 | 310 | 355 | 22.0 | 215 | ||||
結構圖
溫馨提示：“ST-16C 可調恒溫式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
