HRW150 高溫高壓圓盤式

用于高溫高壓的飽和蒸汽主管和透平機的蒸汽亞臨界狀態使用。

結構特點
1、在工作壓力范圍內，無需調整，節能效果顯著。
2、抗蝕性強，動作可靠，經久耐用。
3、可迅速排出設備起動時的空氣及冷凝結水，排量大，漏氣率小。
4、閥內部裝有自動清除裝置，新型皇冠式閥片，密封極為可靠。蒸汽保濕裝置，高效節能。

主要外型及連接尺寸

產品型號	公稱通徑 DN(mm)	連接方式	最高允許溫度（℃）	閥體材質	外形尺寸
產品型號	公稱通徑 DN(mm)	連接方式	最高允許溫度（℃）	閥體材質	L	H1	H2	W
HRF3	15	法蘭	500	WCB	230	78	35	135
	20	法蘭	500	WCB	230	78	35	135
	25	法蘭	500	WCB	230	78	35	135
HRW3	15	承插焊	500	WCB	130	78	35	135
	20	承插焊	500	WCB	130	78	35	135
	25	承插焊	500	WCB	130	78	35	135
HR3	15	內螺紋1/2"	500	WCB	130	78	35	135
	20	內螺紋1/2"	500	WCB	130	78	35	135
	25	內螺紋1/2"	500	WCB	130	78	35	135
HRF150 CS49H-160V	15	法蘭	500	WCB	400	122	58	228
	20	法蘭	500	WCB	400	122	58	228
	25	法蘭	500	WCB	400	122	58	228
	32	法蘭	500	WCB	400	122	58	228
	40	法蘭	500	WCB	400	122	58	228
	50	法蘭	500	WCB	400	122	58	228
HRW150 CS49H-160V	15	承插焊	500	WCB	220	122	58	228
	20	承插焊	500	WCB	220	122	58	228
	25	承插焊	500	WCB	220	122	58	228
	32	承插焊	500	WCB	320	122	58	228
	40	承插焊	500	WCB	320	122	58	228
	50	承插焊	500	WCB	320	122	58	228

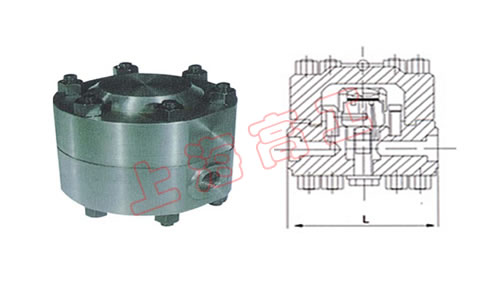

結構圖

溫馨提示：“HRW150 高溫高壓圓盤式”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
