RZGB-1型波紋型阻火器
RZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。
性能及特點
該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
適用范圍
該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
維修與保養
為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
零部件材料
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力(MPa) | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸（mm）
|
||||
| D2 | D | L |
H
|
N-d
|
|
|
DN50
|
110 | 140 | 220 | 235 |
4×14
|
| DN80 | 150 | 185 | 280 | 270 | 4×18 |
|
DN100
|
170 | 205 | 325 | 275 |
4×18
|
|
DN150
|
225 | 260 | 425 | 290 |
8×18
|
| DN200 | 280 | 315 | 495 | 305 | 8×18 |
| DN250 | 335 | 370 | 595 | 320 | 12×18 |
|
DN300
|
395 | 435 | 655 | 405 |
12×23
|
美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸（mm） | ||||
| D2 | D | L |
H
|
N-d
|
|
| 2" | 120.5 | 152 | 220 | 235 |
4×19
|
| 3" | 152.5 | 190 | 280 | 270 | 4×19 |
| 4" | 190.5 | 229 | 325 | 275 |
8×19
|
| 6" | 241.5 | 279 | 425 | 290 |
8×22
|
| 8" | 298.5 | 343 | 495 | 305 |
8×22
|
| 10" | 362 | 406 | 595 | 320 | 12×25 |
| 12" | 432 | 483 | 655 | 405 | 12×25 |

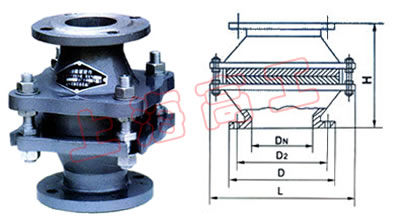

結構圖
溫馨提示：“RZGB-1型波紋型阻火器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
