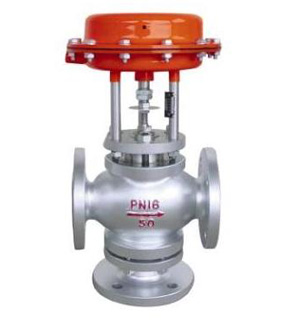

ZMBX氣動薄膜三通切斷閥
ZMQ型氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
ZMBX氣動切斷閥產品特點
•切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕約30%。
•閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
•閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
•平衡型閥內件,提高了切斷閥的許用壓差。
•波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
•活塞式執行機構,操作力大,使用壓差大。
ZMBX氣動切斷閥零件材料
閥體、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料:聚四氟乙烯、柔性石墨
波紋膜片:丁腈橡膠夾增強滌綸織物
彈簧:60Si2Mn
閥桿、推桿:2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件):增強聚四氟乙烯
波紋管:1Cr18Ni9Ti
技術參數
公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 196 | 232 | 308 | 394 | 498 | |||||||
L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
H1 | 根據所配置氣動執行機構而定 | |||||||||||
重量 | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 |
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
閥體
閥體形式 | 三通鑄造閥 |
---|---|
公稱通徑 | DN15~200mm |
公稱壓力 | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法蘭標準 | GB、JB、ANSI、JIS、HG等 |
連接形式 | 法蘭式 (RF、FF) |
閥蓋形式 | (常溫型) 標準型 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
閥芯形式 | 雙導向雙座套筒型閥芯 |
---|---|
流量特性 | 快開特性 |
主要零件材料
1 | 下閥蓋 | WCB、CF3、CF3M、CF8、CF8M |
---|---|---|
2 | 閥體 | WCB、CF3、CF3M、CF8、CF8M |
3 | 閥芯(軟) | 2Cr13、304、316、316L(增強聚四氟乙烯) |
4 | 閥座 | 304、316、316L |
5 | 閥桿 | 2Cr13、304、316、316L |
6 | 連接套 | 2Cr13、304、316、316L |
7 | 導向套 | 2Cr13、304、316、316L |
8 | 上閥蓋 | WCB、CF3、CF3M、CF8、CF8M |
9 | 填料壓蓋 | 2Cr13、304、316、316L |
10 | 指示牌 | L4、2Cr12 |
11 | 執行器 | 根據實際配置而定 |
主要性能指標
公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
額定流量系數Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
額定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
有效面積cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
允許泄 露量 |
硬密封 | 1.2X10-7 × 閥額定容量 | ||||||||||
軟密封 | VI 級、無泄露 | |||||||||||
允許壓差MPa | ≤ 公稱壓力 | |||||||||||
信號壓力KPa | 0 ~ 250(薄膜式) |
1、本產品性能指標貫徹GB/T4213-92。
2、表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變。
3、表中允許值為使用標準氣缸值,可配用不同的氣缸提高允許壓差。
結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
