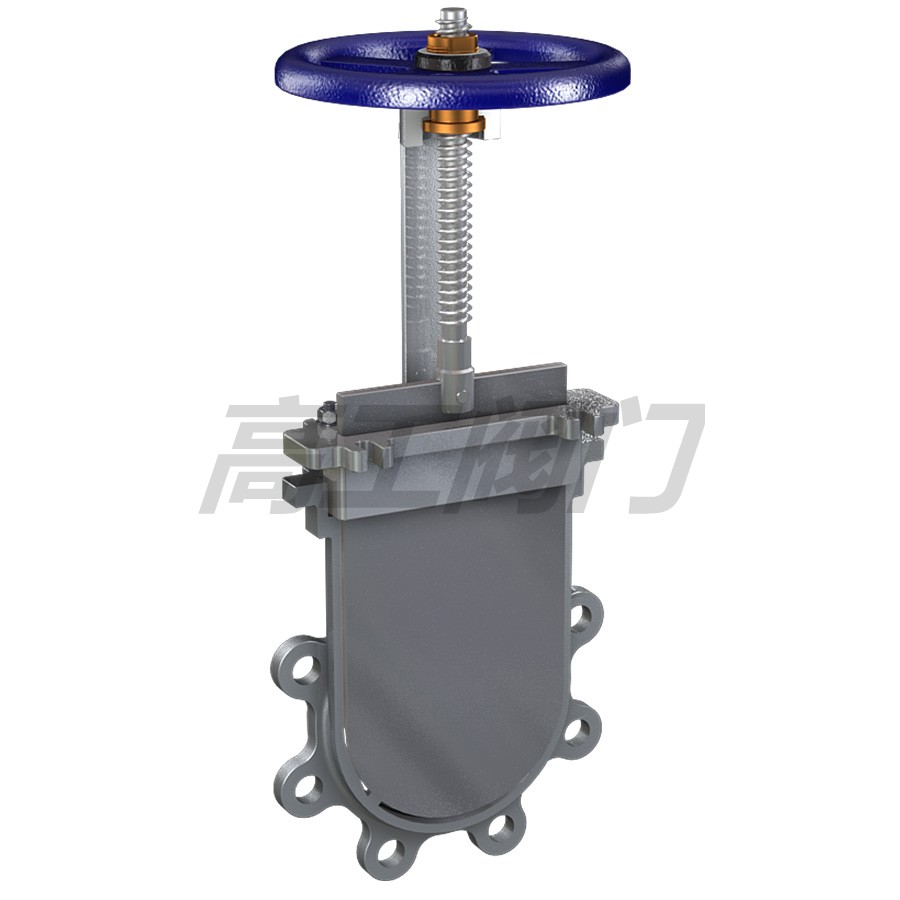

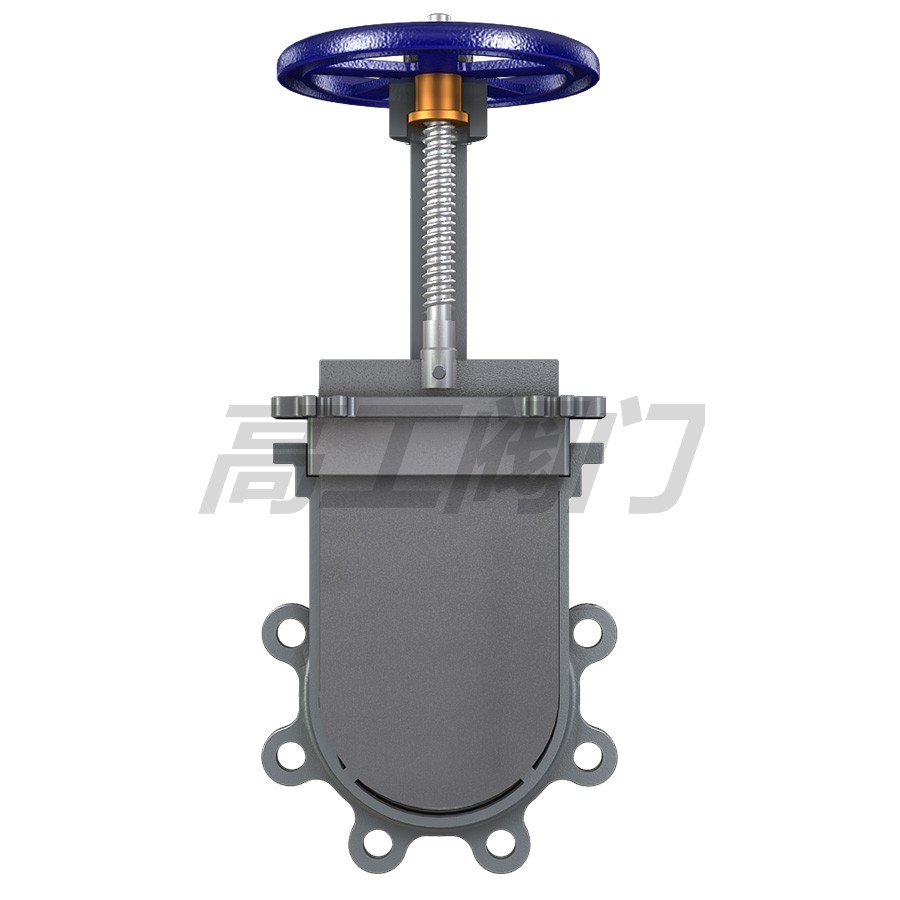

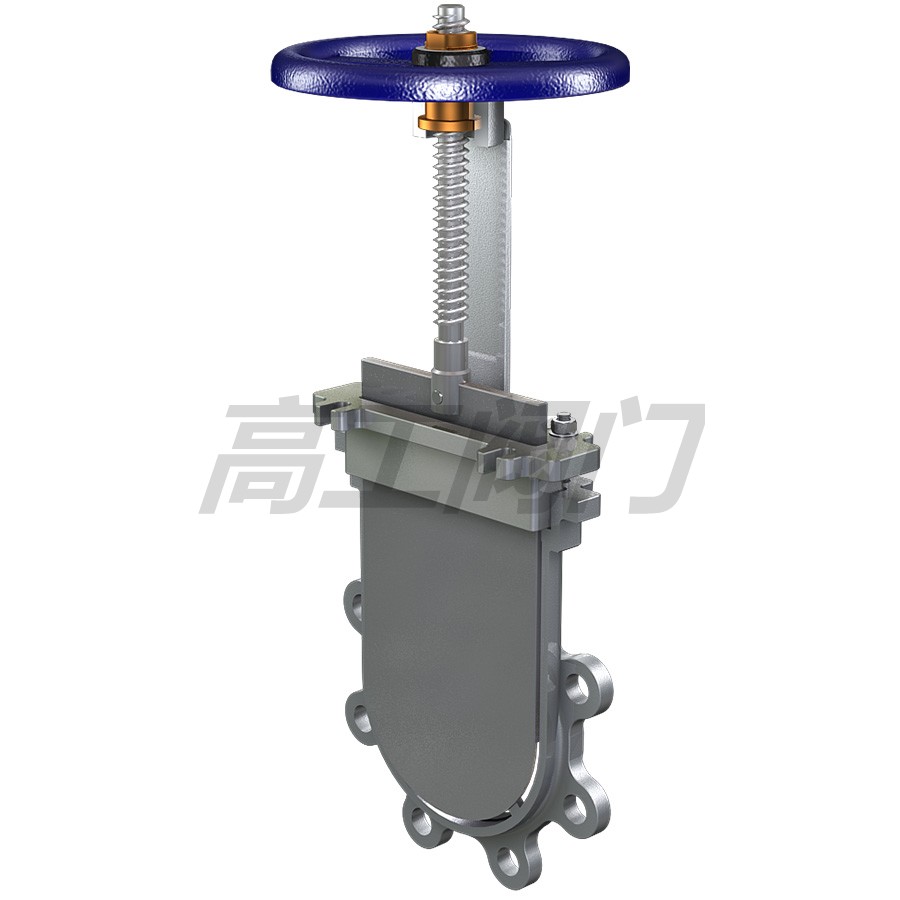

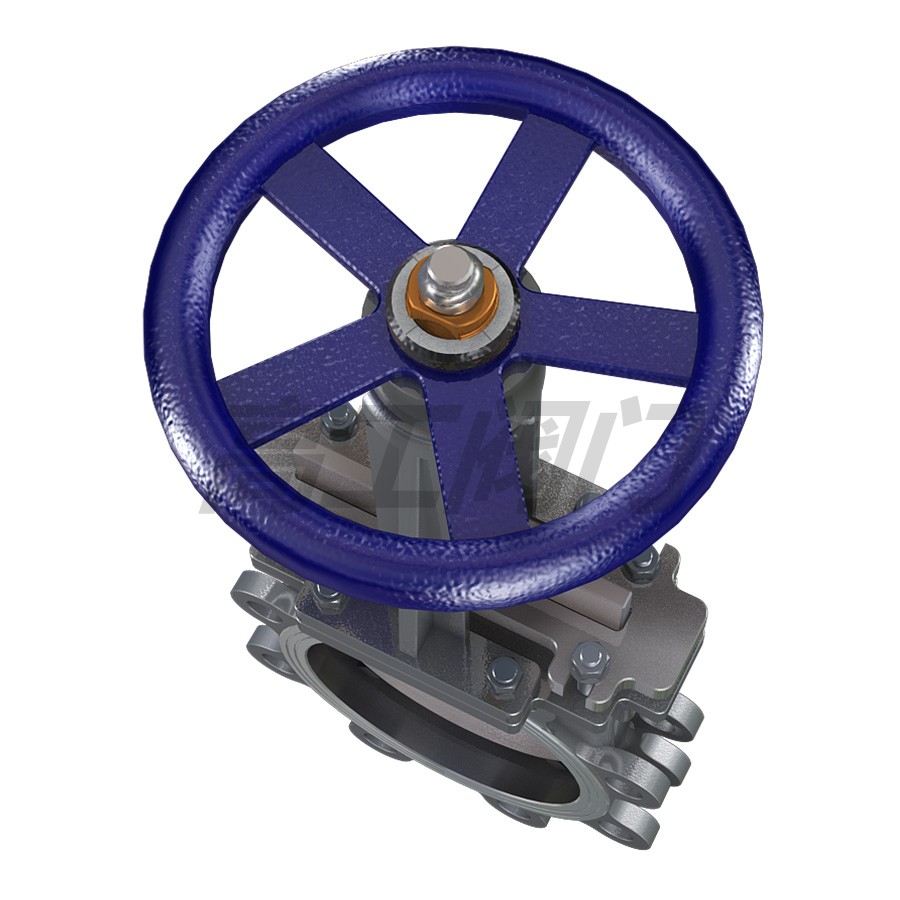

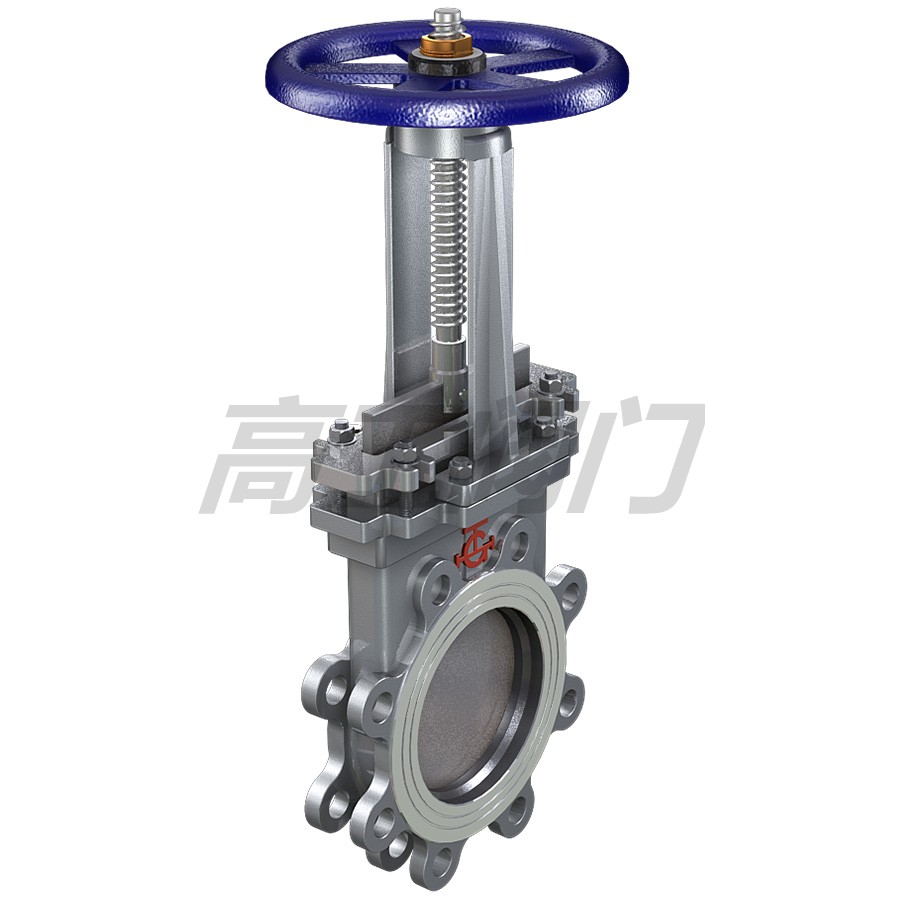

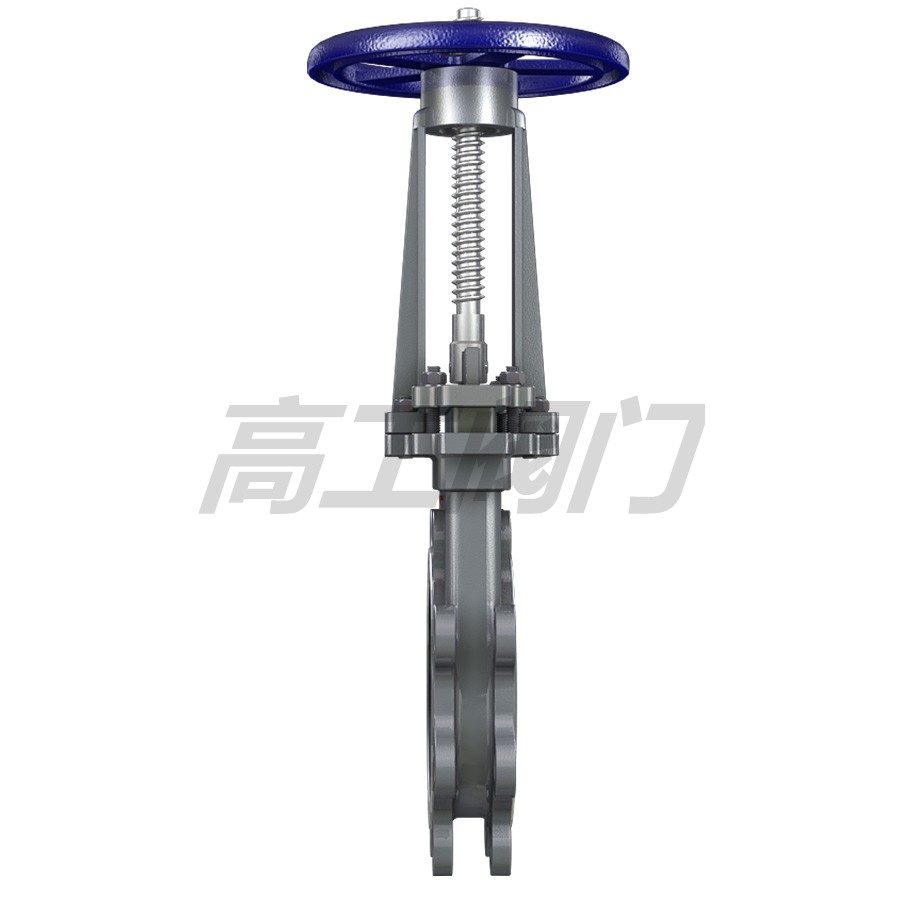

PZ43W 刀型閘閥
此刀形閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
結構特點
刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。
此種刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構(見圖一)，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

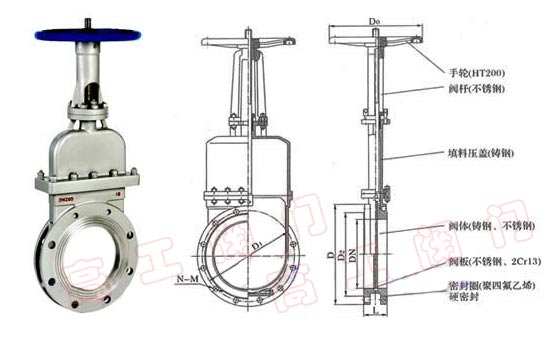

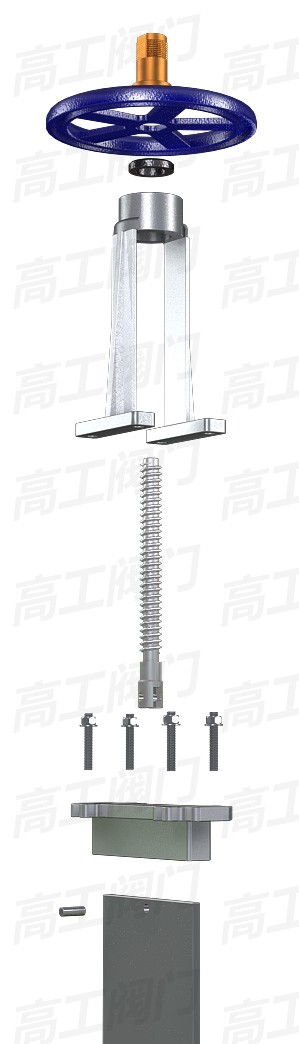

產品結構圖
主要性能規范
| 公稱壓力(MPa) | 0.6、1.0、1.6 |
| 殼體試驗(MPa) | 0.9、1.5、2.4 |
| 密封試驗(MPa) | 0.66、1.1、1.8 |
| 工作溫度 | ≤100℃ ≤100℃ |
| 使用介質 | 紙漿、污水、煤渣、灰、渣水混和物 |
主要零部件材質
| 體、蓋 | 不銹鋼 |
| 閘板 | 不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封面 | 橡膠、四氟、不銹鋼、硬質合金 |
主要外形及連接尺寸
| DN | L | D | D1 | D2 | n-d | H |
| 50 | 48 | 165 | 125 | 200 | 4-19 | 309 |
| 65 | 48 | 180 | 145 | 347 | ||
| 80 | 50 | 195 | 160 | 368.5 | ||
| 100 | 50 | 218 | 180 | 240 | 8-18 | 413 |
| 125 | 57 | 255 | 210 | 475 | ||
| 150 | 57 | 280 | 240 | 280 | 529 | |
| 200 | 70 | 342 | 295 | 320 | 8-23 | 694.5 |
| 250 | 70 | 402 | 350 | 12-23 | 753 | |
| 300 | 76 | 480 | 400 | 400 | 885 | |
| 350 | 76 | 530 | 460 | 450 | 16-23 | 1000.5 |
| 400 | 89 | 594 | 515 | 16-25 | 1088.5 | |
| 450 | 89 | 635 | 565 | 500 | 20-25 | 1261 |
| 500 | 114 | 680 | 620 | 530 | 1710 | |
| 600 | 114 | 805 | 725 | 600 | 20-30 | 2010 |

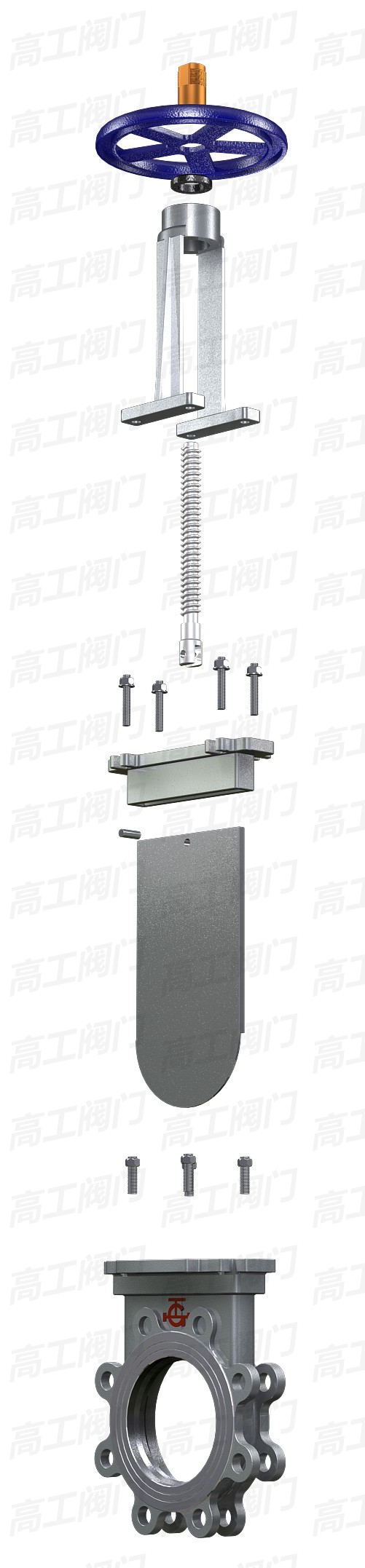

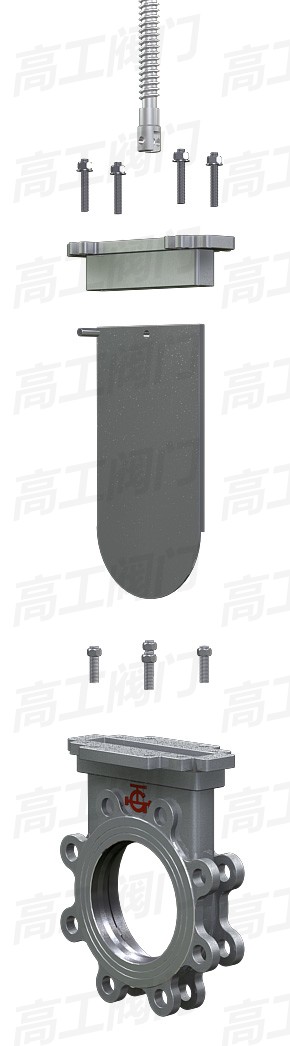

結構圖
溫馨提示：“PZ43W 刀型閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
