GCQ型自潔式水過濾器

產品適用于造紙、鋼鐵、化工、發電和環保等需連續用水的場合，用于濾除水體中的固態顆粒和雜質，確保其后續或終端設備能順利運行，是一種先進、高效且易操作的全自動過濾裝置。

結構特點
GCQ型自清洗式水過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。

本過濾器濾芯采用高強度的Johnson楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，一般設定值為0.04MPa，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進吸盤內并從排污閥排出。特殊設計的Johnson網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

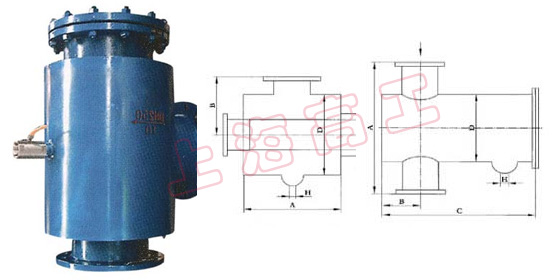

GCQ直角型自潔式水過濾器

公稱通徑 DN	參考流量 ( m³/h)	尺寸 (mm)
公稱通徑 DN	參考流量 ( m³/h)	A	D	B	H
50	5-7	340	159	150	25
65	8-11	390	159	160	25
80	15-20	440	219	200	25
100	25-35	490	273	230	25
125	45-60	560	325	260	40
150	60-85	640	377	290	40
200	90-130	730	426	320	40
250	150-250	820	470	350	50
300	250-400	930	500	380	50
350	450-650	1060	600	440	50
400	650-900	1200	700	500	65
450	900-1100	1310	800	560	65
500	1150-1500	1420	900	620	65
550	1300-1700	1510	1000	610	80
600	1600-2000	1570	1000	640	80
650	1900-2300	1660	1100	700	80
700	2200-2700	1710	1100	700	80

GCQ型垂直進口自潔式水過濾器

公稱通徑 DN	參考流量（ m³/h ）	尺寸 (mm)
公稱通徑 DN	參考流量（ m³/h ）	A	D	B	C	H
50	5-7	320	159	130	500	25
65	8-11	380	219	150	550	25
80	15-20	440	273	175	600	25
100	25-35	520	325	210	680	25
125	45-60	580	377	235	760	40
150	60-85	640	426	280	850	40
200	90-130	720	470	300	950	40
250	150-250	780	500	360	1050	50
300	250-400	980	600	400	1200	50
350	450-650	1000	700	460	1350	50
400	650-900	1120	800	515	1500	65
450	900-1100	1240	900	580	1600	65
500	1150-1500	1340	1000	610	1780	80
550	1300-1700	1340	1000	640	1830	80
600	1600-2000	1440	1100	690	1940	80
650	1900-2300	1440	1100	720	2050	80
700	2200-2700	1540	1200	760	2150	80
