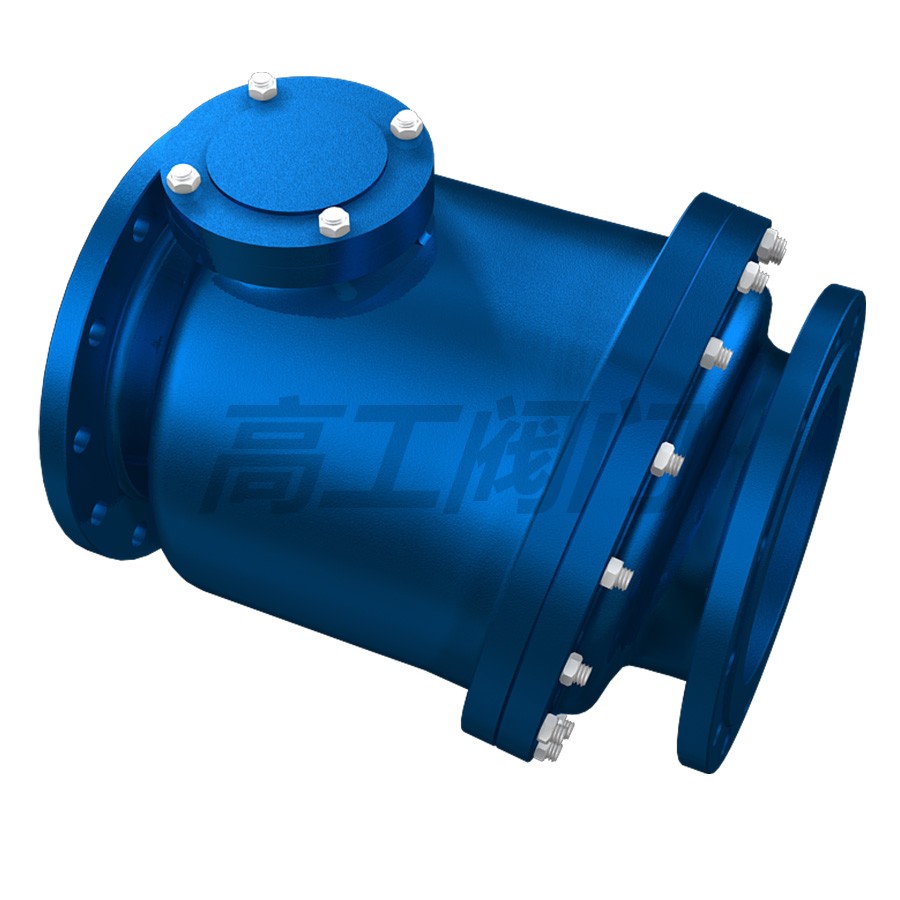

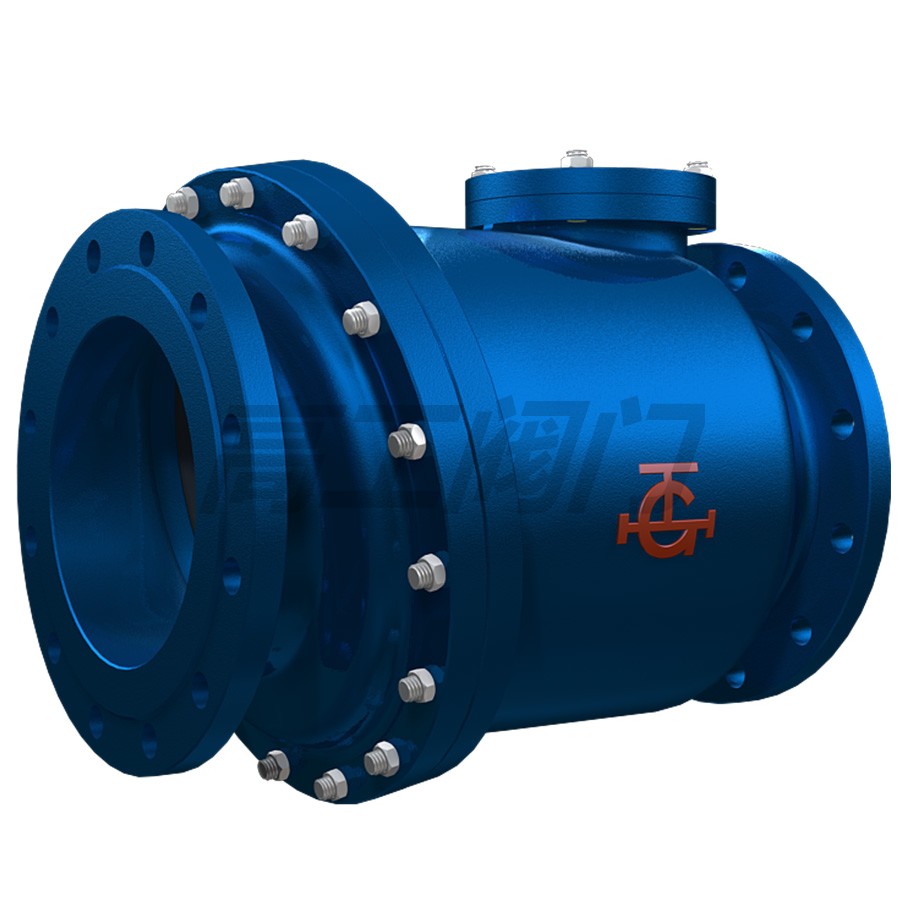

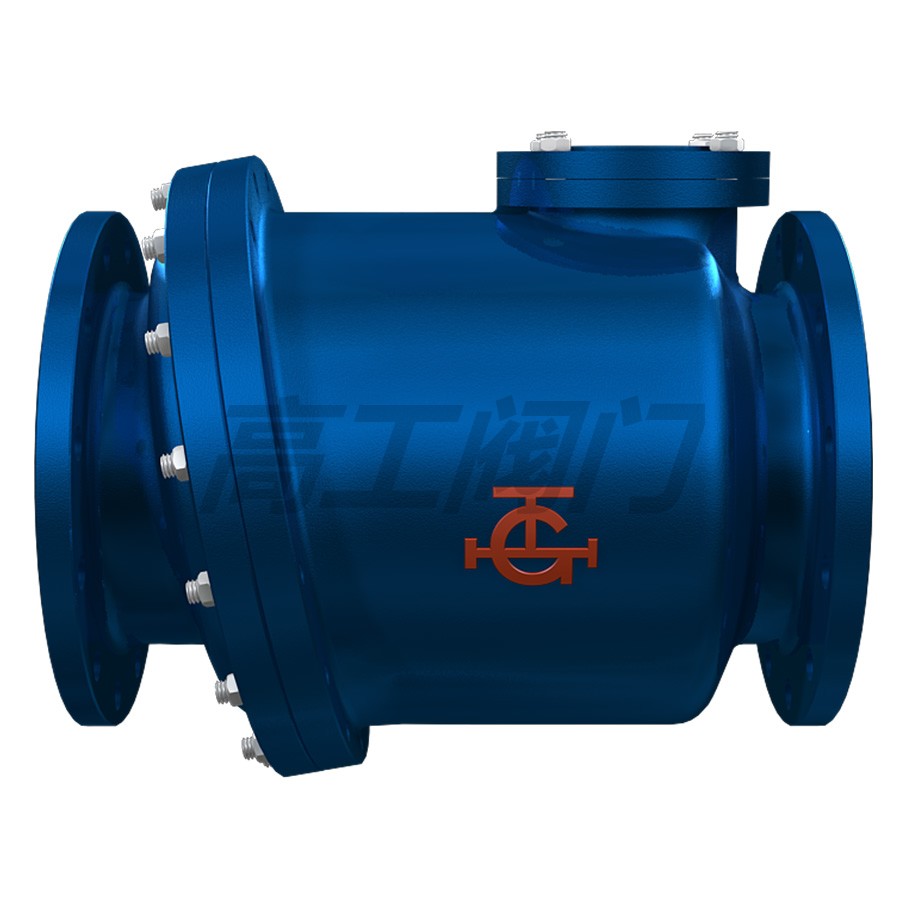

HQ44X 無磨損球形止回閥
概述
無磨損球形止回閥,采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

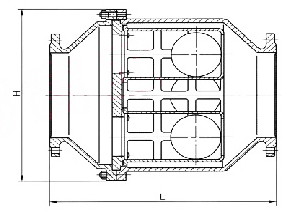

產品外形尺寸圖
主要外形尺寸
|
公稱通徑
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L（mm）
|
550
|
650
|
750
|
850
|
950
|
1050
|
1150
|
1350
|
1450
|
1650
|
1900
|
2100
|
|
H（mm）
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|

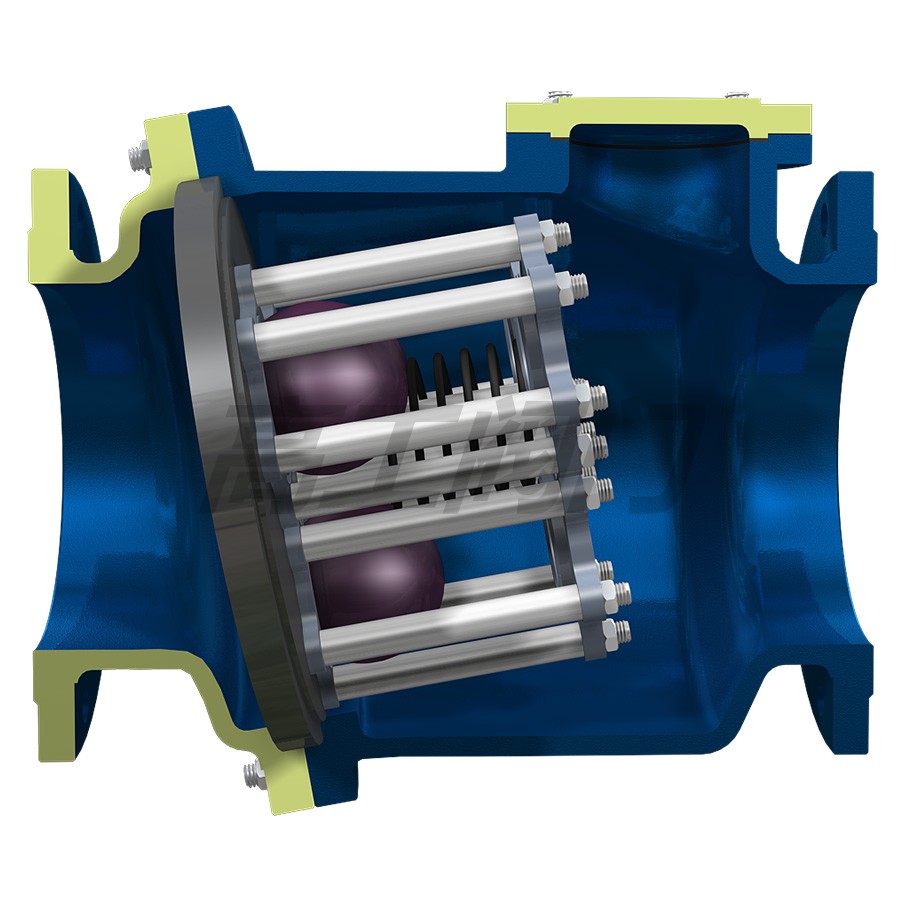

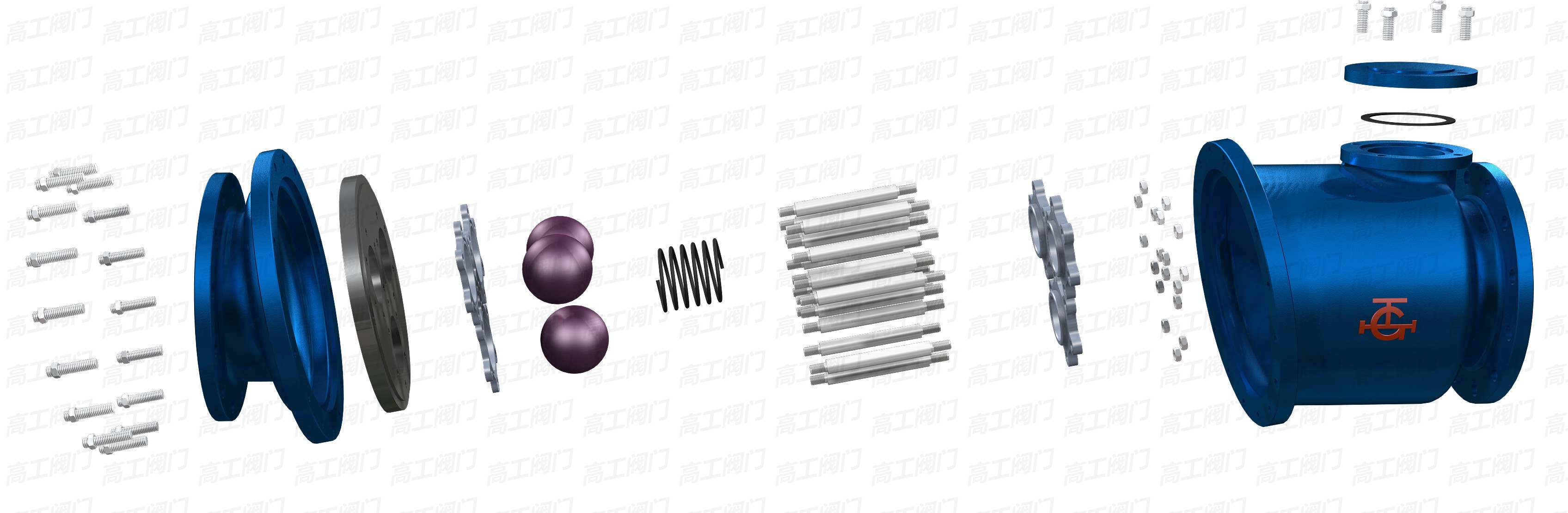

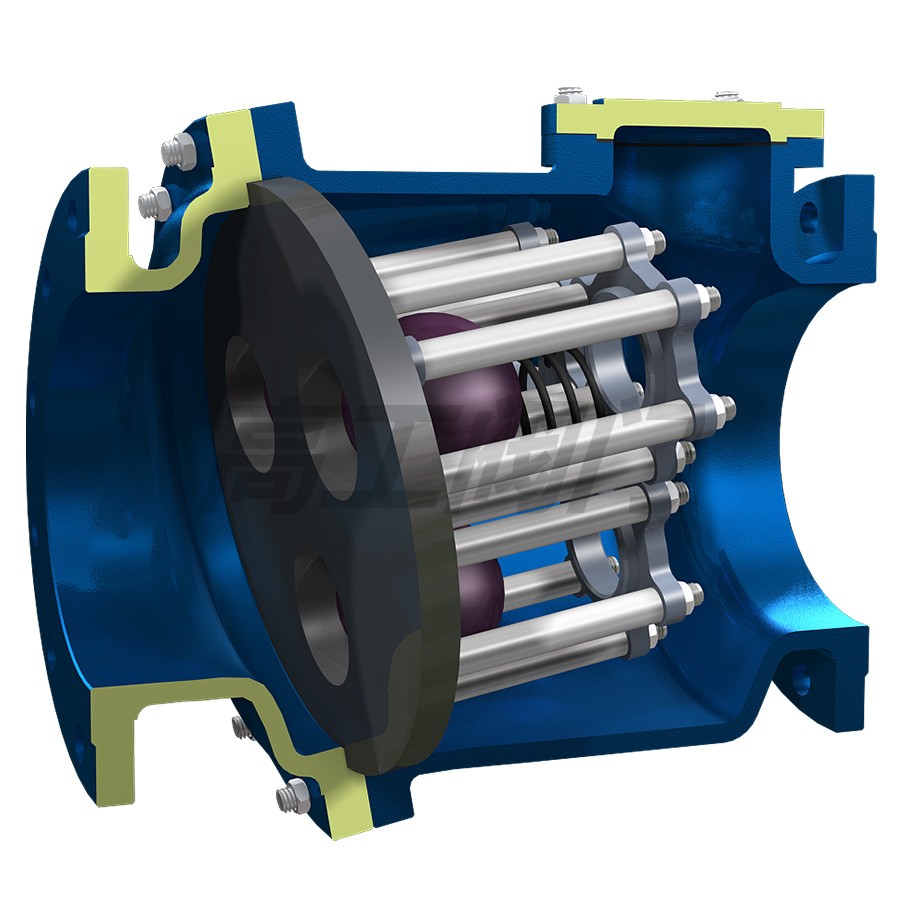

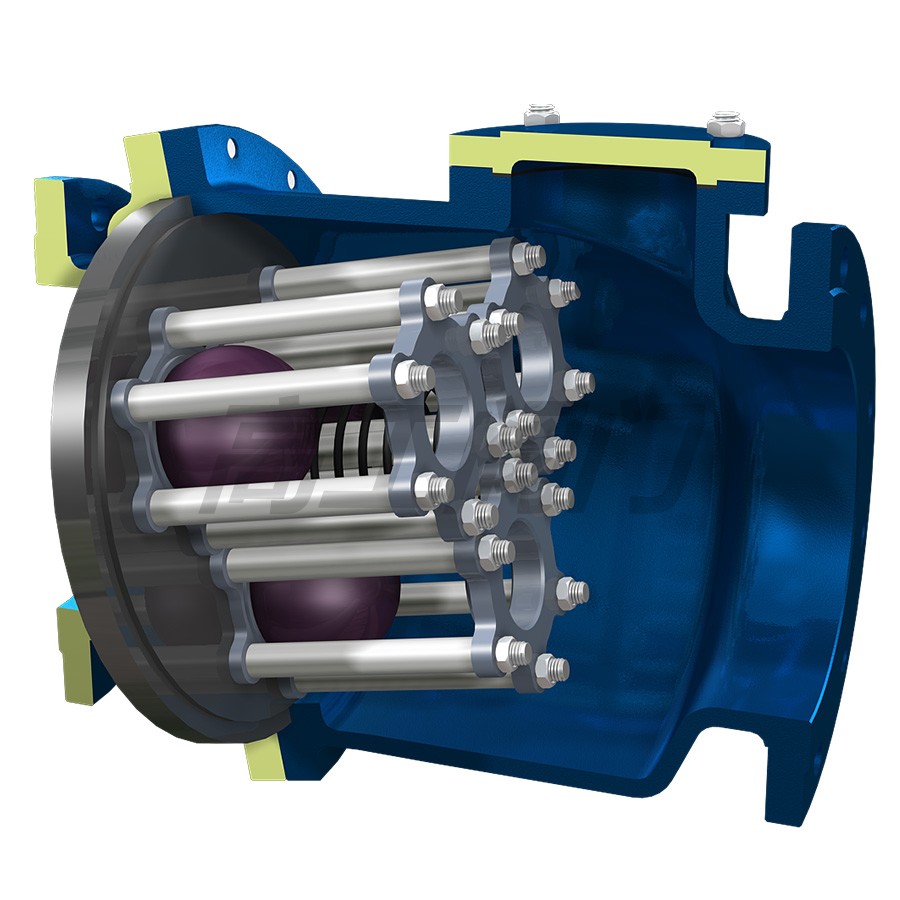

結構圖
溫馨提示：“HQ44X 無磨損球形止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
