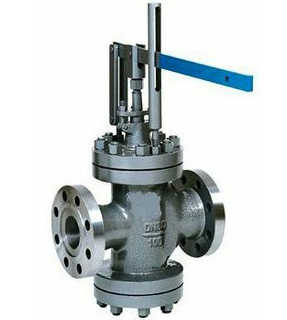

Y45Y杠桿式調節閥

杠桿式調節閥是由杠桿機構和調節機構（單座、雙座、套筒等直行程調節機構）兩部分組成。杠桿式調節閥的伸長杠桿與角行程電動執行機構的曲柄用銷連接，完成其調節閥的作用，其杠桿也可與浮球（自購）連接作液面調節。該產品可用于發電廠及其它場合，尤其需要執行機構與閥門本身分離安裝的場合。型號有ZVGP單座閥、ZVGN雙座閥、ZVGM套筒閥。

主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司太立合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13

ZVGP型常溫、中溫杠桿單座調節閥

公稱通徑　DN	L			H1	H		I	s	d	c	重量KG
	PN（MPa）				H
	1.6	4.0	6.4		常溫型	中溫型
G3/4″			75	30	370	447	1060	12	10	30	15
20		180	190	50	442	582					26
25	185	190	200	115	535	675					30
32	200	210	210	120	545	685					32
40	220	230	235	130	560	700					42
50	250	255	265	145	600	740					46
65	275	285	295	180	795	955	305	16	15	45	90
80	300	310	320	195	815	975					105
100	350	355	370	200	820	980					120
125	410	425	440	245	1030	1240	310	18	15		175
150	450	460	475	255	1050	1165					230
200	550	560	570	295	1125	1260					265

ZVGP型常溫、中溫杠桿雙座調節閥

公稱通徑DN	L			H1	H		I	s	d	c	重量KG
	PN（MPa）				H
	1.6	4.0	6.4		常溫型	中溫型
25	185	190	200	120	545	695	1060	12	10	30	31
32	200	210	210	120	550	700					35
40	220	230	235	140	570	730					40
50	250	255	265	145	600	740					48
65	275	285	295	190	815	970	305	16	15	45	90
80	300	310	320	210	845	1010					110
100	350	355	370	220	870	1030					130
125	410	425	440	270	1080	1290	310	18	15	45	195
150	450	460	475	280	1095	1310					250
200	550	560	570	320	1175	1395					402
250	640	660	670	450	1545	1820	210	20	15	40	690
300	720	735	750	465	1580	1855	210	20	15	40	840

ZVGP型低溫杠桿單座調節閥

公稱通徑DN	L			DN	-100℃		-200℃		-250℃		重量Kg
	PN(MPa)				-100℃		-200℃		-250℃
	1.6	4.0	6.4		H2	H	H2	H	H2	H
G3/4″			75	135	500	805	700	1005	900	1205	18
20		180	190	275		925		1125		1325	38
25	185	190	200	290		965		1165		1365	44
32	200	210	210	310		980		1180		1380	45
40	220	230	235	340		985		1185		1385	55
50	250	255	265	370		1020		1220		1420	62
65	275	285	295	410	600	1270	800	1470	1000	1670	115
80	300	310	320	440		1380		1580		1780	135
100	350	355	370	500		1383		1585		1780	155
125	410	425	440	590	700	1545	900	1745	1100	1945	230
150	450	460	475	640		1555		1755		1955	300
200	550	560	570	760		1585		1780		1985	460

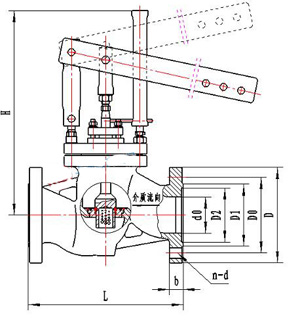

產品外形尺寸圖

結構圖

溫馨提示：“Y45Y杠桿式調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
