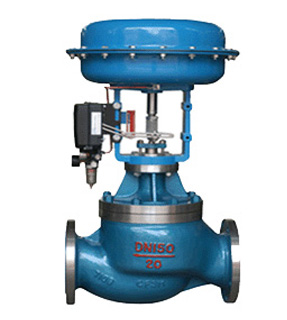

HCB籠式調節閥

HCB籠式調節閥是一種壓力平衡式調節閥，設有一個改善套筒周圍流體平穩流動的導流翼，優點是壓降損失小，流量大、可調節范圍廣,流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫，低溫的高壓差流體。

閥體
型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）,參考流量特性曲線圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量閥芯

公稱通徑（mm）		40	50	65	80	100	150	200
閥座直徑（mm）		40	50	65	80	100	150	200
額定Cv值	等百分比特性	36	60	100	140	220	420	820
	線性特性	40	75	110	150	240	435	850
額定行程（mm）		25	38				50	75

II.高精度流量特性閥芯

公稱通徑	40			50			65			80			100			150			200
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650
額定行程	25						38									50			75

允許壓差

Ⅰ.金屬閥座
A.氣—關式閥 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1D	1.4	0.2～1.0	有或無	5.1	4.0	-	-	-	-	-
	1.6	0.2～1.0	有	25	19	-	-	-	-	-
	4.0	0.8～2.4	有	40	40	-	-	-	-	-
				76	59
LHA2D	1.4	0.2～1.0	有或無	9.9	7.7	6.6	5.4	4.2	-	-
	1.6	0.2～1.0	有	40	38	32.9	27.4	20.8	-	-
				49.2
	4.0	0.8～2.4	有	40	40	40	40	40	-	-
				100	100	98.7	82.3	62.8
LHA3D	1.4	0.2～1.0	有或無	17.5	13.7	11.7	9.7	7.4	5.2	-
	1.6	0.2～1.0	有	40	40	40	40	37	26.1	-
				87	67	58	48.7
	4.0	0.8～2.4	有	40	40	40	40	40	40	-
				100	100	100	100	100	78.6
LHA4D	1.4	0.2～1.0	有或無	-	-	20.2	16.7	12.8	9.0	7.4
	1.6	0.2～1.0	有	-	-	40	40	40	40	37
						100	83.9	63.6	45
	4.0	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	100	100	100

B.氣—開式閥 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1R	1.4	0.2～1.0	有或無	5.1	4.0	-	-	-	-	-
	2.8	0.8～2.4	有	36	27	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或無	9.9	7.7	6.6	5.4	4.2	-	-
	2.8	0.8～2.4	有	40	40	40	38.4	29.3	-	-
				68.1	53.9	46
LHA3R	1.4	0.2～1.0	有或無	17.5	13.7	11.7	9.7	7.4	5.2	-
	2.8	0.8～2.4	有	40	40	40	40	40	36.7	-
				100	95.7	81.7	68	51.8
LHA4R	1.4	0.2～1.0	有或無	-	-	20.2	16.7	12.8	9.0	7.4
	2.8	0.8～2.4	有	-	-	40	40	40	40	40
						100	100	89.7	63	51
LVA5R	1.4	0.2～1.0	有或無	-	-	-	-	17.5	12.3	10.2
	1.4	0.4～1.2	有或無	-	-	-	-	40	37	30.7
								52
	2.8	0.8～2.4	有	-	-	-	-	40	40	40
								100	80	70
LVA6R	4.0	1.9～3.5	有	-	-	-	-	40	-	-
								100
	5.0	1.9～4.0	有	-	-	-	-	-	40	-
									100

1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.黑線框內數字表示閥配用標準規格執行機構

II.軟閥座A.氣—關式閥 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1D	1.4	0.2～1.0	有或無	3.6*	2.8*	-	-	-	-	-
	1.6	0.2～1.0	有	17	13	-	-	-	-	-
	4.0	0.8～2.4	有	30	30	-	-	-	-	-
LHA2D	1.4	0.2～1.0	有或無	6.9*	5.4*	4.6*	3.8*	2.9*	-	-
	1.6	0.2～1.0	有	30	26.6	23.0	19.2	14.6	-	-
	4.0	0.8～2.4	有	30	30	30	30	30	-	-
LHA3D	1.4	0.2～1.0	有或無	12.3*	9.6*	8.2*	6.8*	5.2*	3.6*	-
	1.6	0.2～1.0	有	30	30	30	30	25.9	18.3	-
	4.0	0.8～2.4	有	30	30	30	30	30	30	-
LHA4D	1.4	0.2～1.0	有或無	-	-	14.1*	11.7*	9.0*	6.3*	5.2*
	1.6	0.2～1.0	有	-	-	30	30	30	30	25.9
	4.0	0.8～2.4	有	-	-	30	30	30	30	30

B.氣—開式閥 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				公稱通徑
				40	50	65	80	100	150	200
LHA1R	1.4	0.2～1.0	有或無	3.6*	2.8*	-	-	-	-	-
	2.8	0.8～2.4	有	25	19	-	-	-	-	-
LHA2R	1.4	0.2～1.0	有或無	6.9*	5.4*	4.6*	3.8*	2.9*	-	-
	2.8	0.8～2.4	有	30	30	30	26.9	20.5	-	-
LHA3R	1.4	0.2～1.0	有或無	12.3*	9.6*	8.2*	6.8*	5.2*	3.6*	-
	2.8	0.8～2.4	有	30	30	30	30	30	30	-
LHA4R	1.4	0.2～1.0	有或無	-	-	14.1*	11.7*	9.0*	6.3*	5.2*
	2.8	0.8～2.4	有	-	-	30	30	30	30	30

注:1、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2、帶有*閥的泄漏量≤10-4,符合標準ANSI B16.04Ⅳ級，無*閥的泄漏量≤10-7，符合標準ANSI B16.04-1976Ⅵ級。
3、黑線框內數字表示閥配用標準規格執行機構。

法蘭距及外形尺寸 法蘭距mm

公稱通徑	A
	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 溝槽型 嵌入型	JIS 20 溝槽型 嵌入型	JIS 30K 溝槽型 嵌入型	JIS 40K 溝槽型 嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610
公稱通徑	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG		ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248		251	251
50	267	283	289	276	283		286	286
65	289	308	314	302	308		311	311
80	311	333	340	327	333		337	337
100	365	384	397	378	391		394	394
150	464	489	511	483	505		473	508
200	556	584	613	578	606		568	610

注：法蘭距符合IEC534-3標準。

法蘭距及外形尺寸 外形尺寸 mm

公稱通徑	執行機構	H				C	φB	E
		常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
200	LHA4D、R	1090	1350	1580	1710	520	470	220
	LVA5R	1585	1850	2145	2275	-	620

注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。

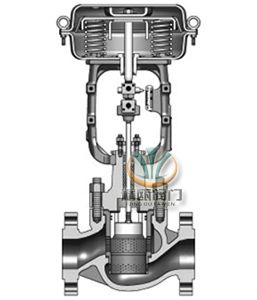

產品外形尺寸圖
