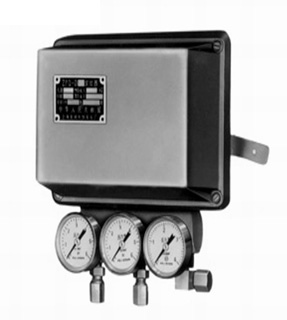

ZPQ閥門定位器
ZPQ-2000(EP2000)電氣閥門定位器與調節閥配套使用把調節器輸出的信號轉換成驅動調節閥的氣信號，克服填料函與閥桿的磨擦力，克服介質壓差對調節閥閥芯不平衡力，提高閥門的動作速度，可實現分程控制（段幅信號）可改變閥的作用方式可控制非標準操作壓力的各種類型氣動執行機構。
技術參數和性能
基本誤差：±1%（單作用）±2%（雙作用）
回 差：1%（單作用）2%（雙作用）
死 區：0.4%（單作用）0.2%（雙作用）
額定行程：0～（10～100）mm 0～(50°～ 90°)角行程（轉角行程）
氣源壓力：0.14～0.55Mpa
輸出壓力：0.02～0.5Mpa
耗 氣 量: 單作用:450L/h 雙作用:3600 L/h
輸入信號: 4～20mA.DC 0～10mA.DC(可分程)
輸出特性: 線性常規型:(等百分比非線性特殊型)
環境溫度: -35℃～+80℃(本質安全型為-20℃～+60℃)
相對溫度：5%～100%
防爆型式：隔爆型、本安型、普通型
輸入阻抗：4～20mA.DC/300±10Ω（20℃時）
0～10mA.DC/1000±30Ω（20℃時）
氣源接口：M10╳1（聯接銅管為Ф6）
電源接口：M22╳1.5
殼體材料：鋁合金
外型尺寸：203╳160╳105（mm）
重 量：2.8kg
產品型號及規格
|
型號
|
防爆
型式 |
輸入信號
mA .DC |
氣源壓力
Mpa |
輸出壓力Mpa
（標準狀態） |
執行機構
|
輸出行程
和范圍 |
耗氣量
（標準狀態） |
|
|
ZPQ-2000
（EP2000） |
2111
|
d
隔爆 e
增安 i
本安 |
4～20
|
0.14
|
0.02～0.1
|
氣動薄膜式
（單作用） |
直行程
10～100mm
或
角行程
0～90°等
（直連式） |
450L/h
3600L/h
|
|
2112
|
0.25
|
0.04～0.2
|
||||||
|
2113
|
0.30 ; 0.34
|
0.08～0.2
|
||||||
|
2121
|
4～12
12～20 |
0.14
|
|
|||||
|
2122
|
0.25
|
0.04～0.2
|
||||||
|
2123
|
0.30 ; 0.34
|
0.08～0.2
|
||||||
|
2131
|
0～10
|
0.14
|
0.02～0.1
|
|||||
|
2141
|
0～5
5～10 |
0.25
|
0.04～0.2
|
|||||
|
2211
|
4～20
|
0.55
|
0～0.5
|
氣動活塞式
（雙作用） |
||||
|
2221
|
4～12
12～20 |
|||||||
|
2231
|
0～10
|
|||||||
結構圖
