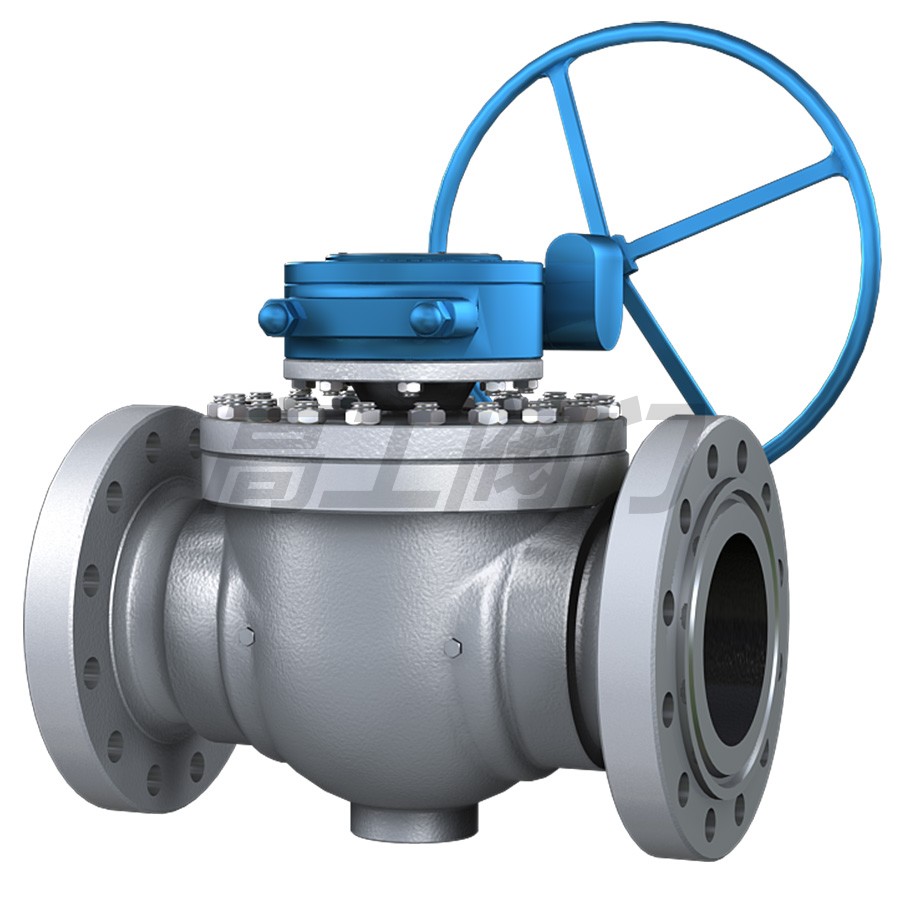

頂裝式鑄鋼球閥

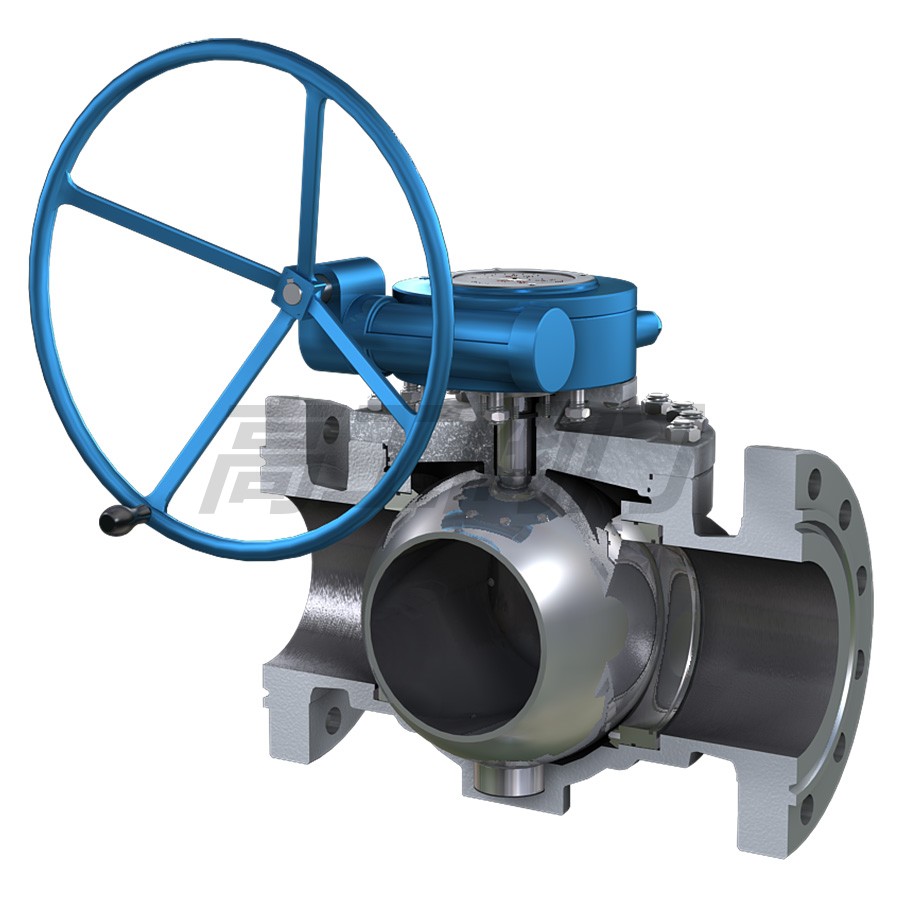

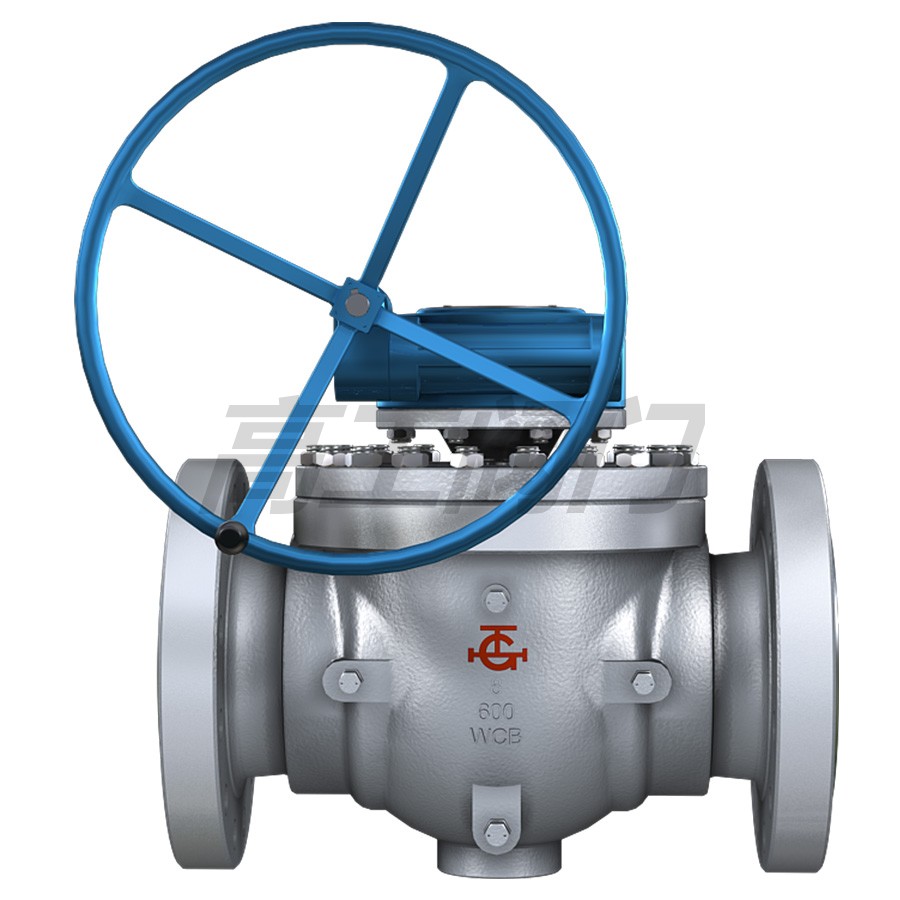

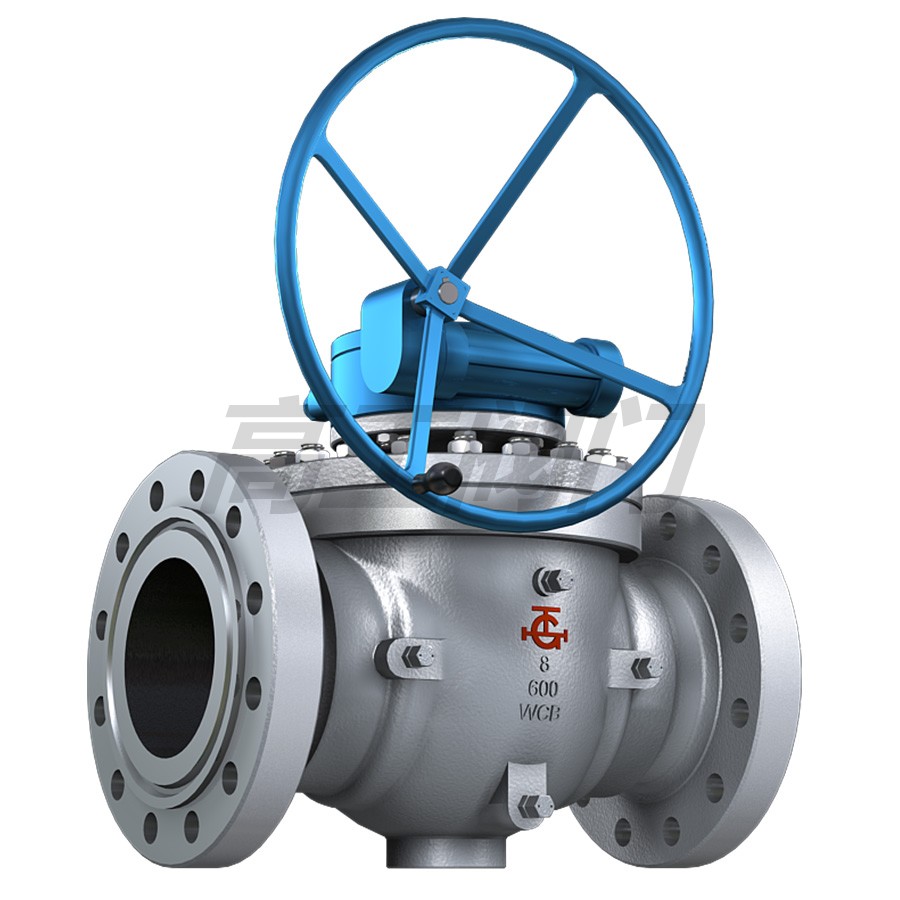

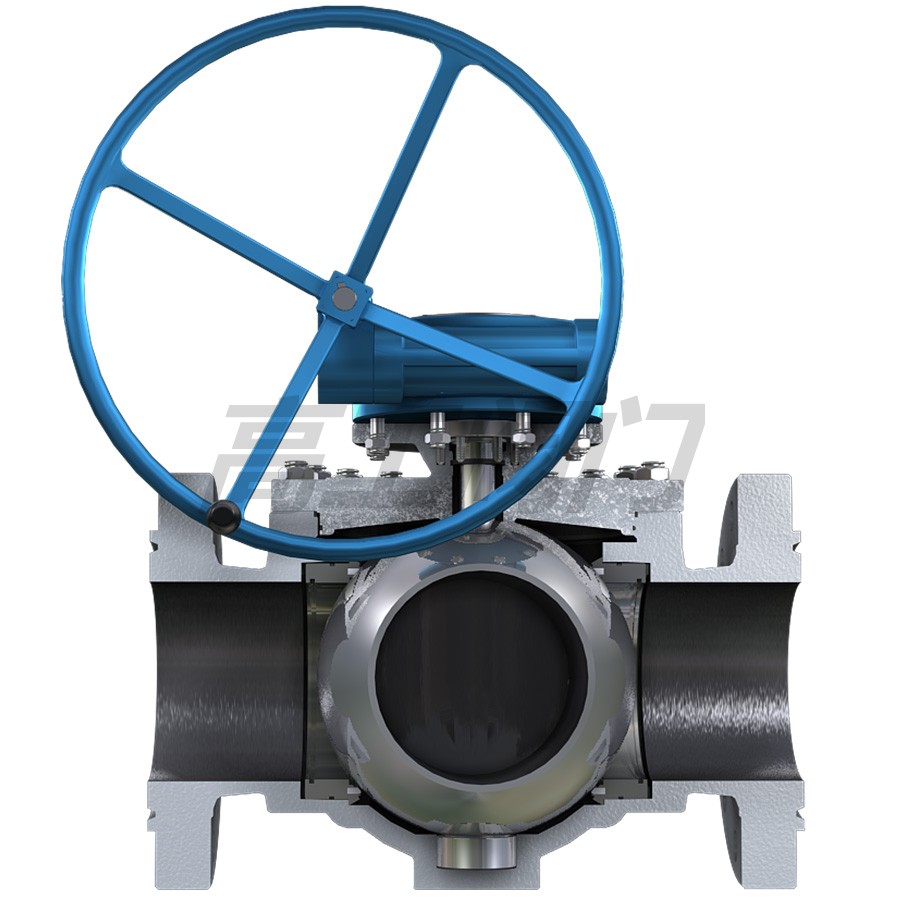

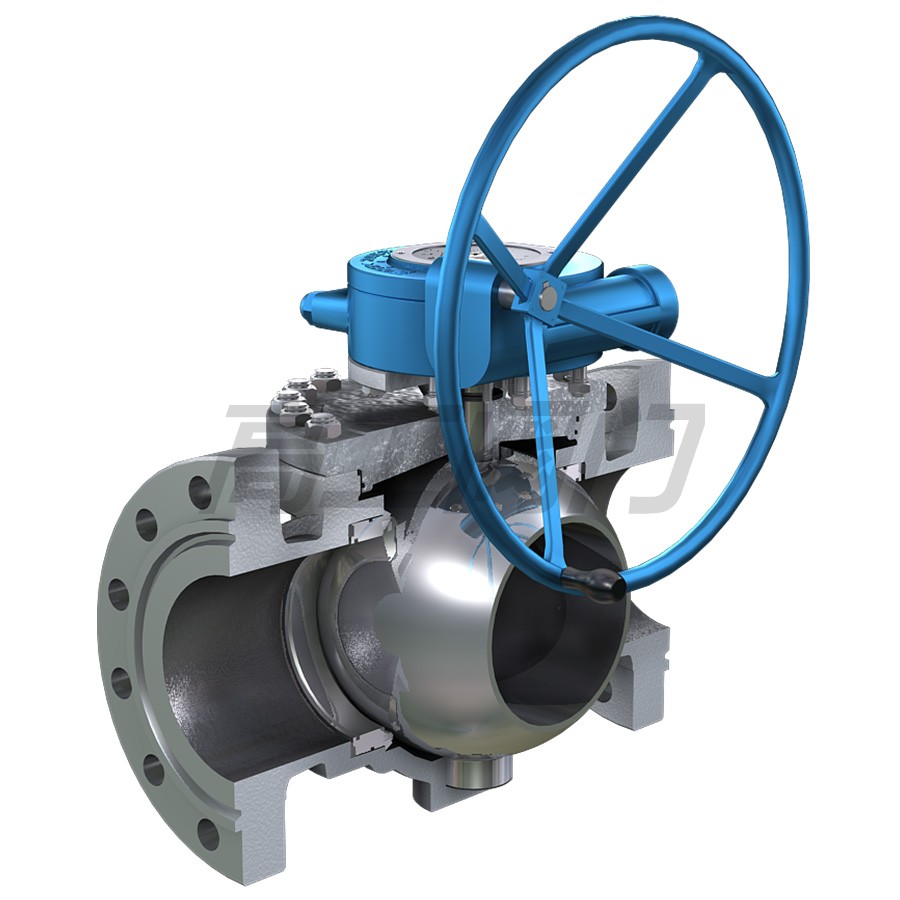

概述

頂裝式鑄鋼球閥整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能高強度整體式球桿結構。 確保了球體的精確定位樞軸采用防吹出保護結構2組O型密封圈，加上閥桿上的防火填料結構。 有效地防止泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。 具有進口和出口雙向密封功能性能優越的標準尼龍和PEEK閥座，確保了低壓狀態下的有效密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用獨特的閥座可縮回技術。 在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到最小，便于電動閥門操作球桿與閥體有效接觸的，性能優越的防靜電接地設備預置驅動裝置平臺及螺孔，隨時可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

頂裝式鑄鋼球閥性能規范

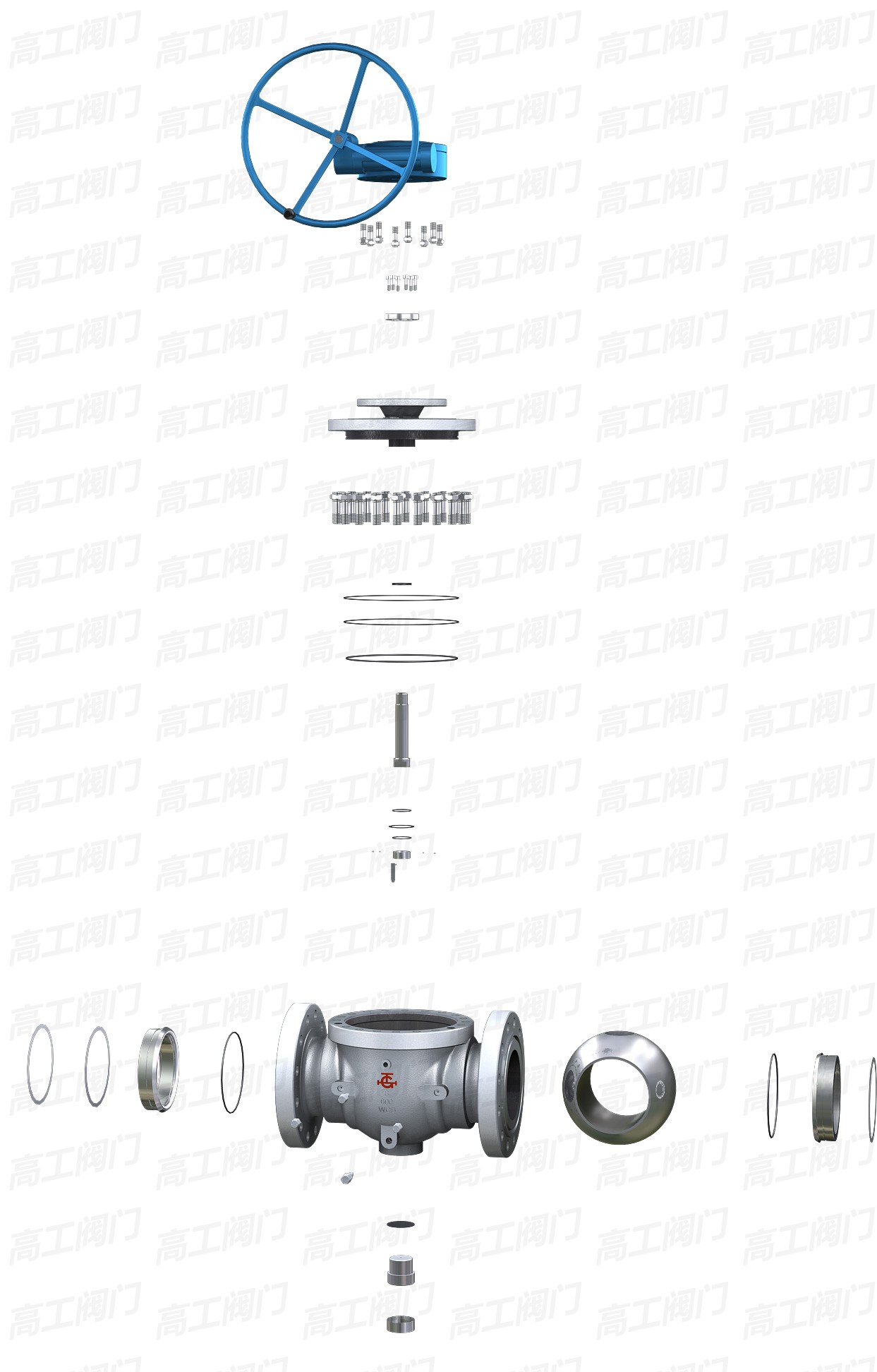

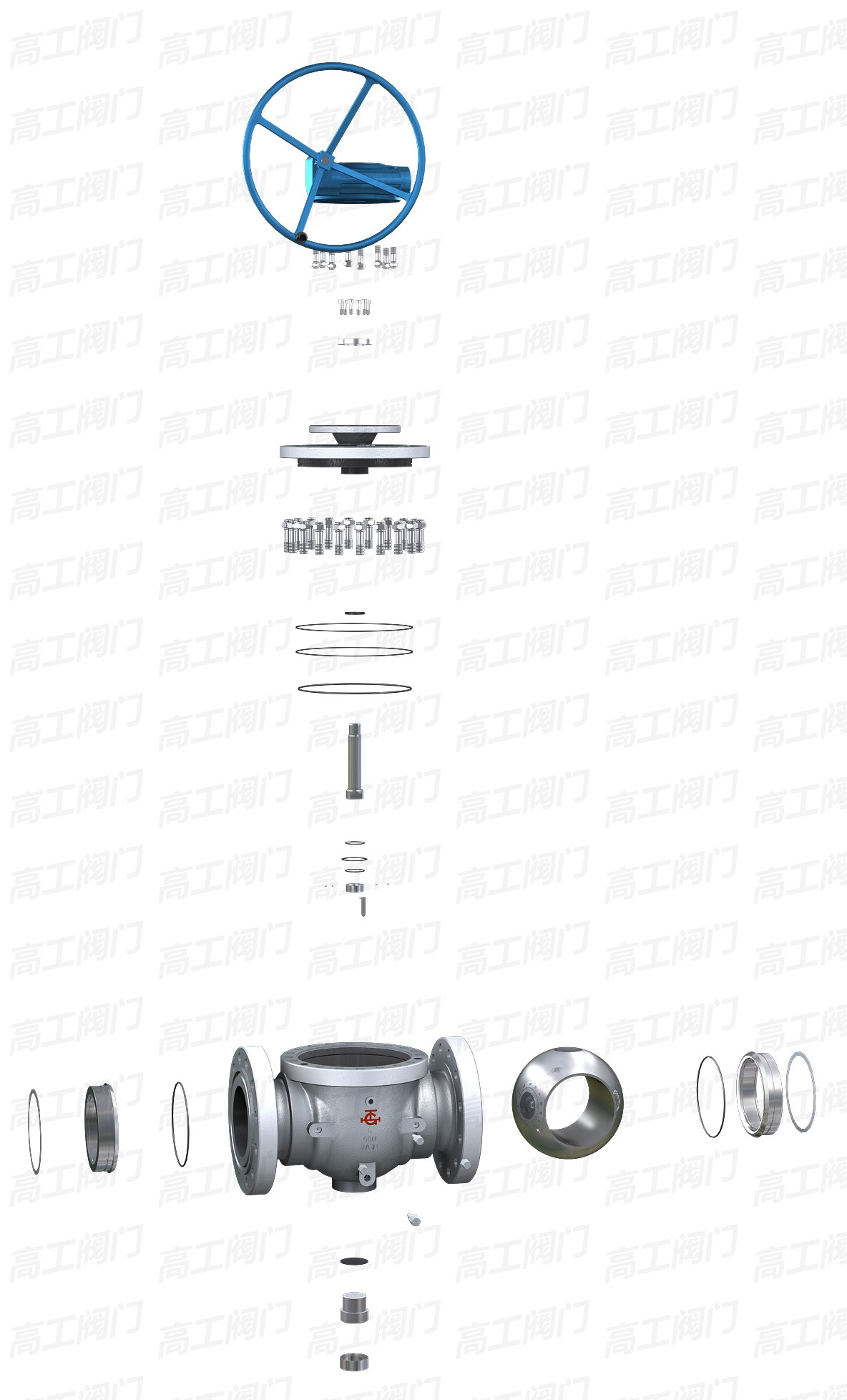

頂裝式鑄鋼球閥 主要零部件材料

序號	零件名稱	材質
1	閥體	A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
2	閥座彈簧	Inconel X-7505 SS304 SS316
3	閥座圈	ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
4	閥座	PTFE RPTFE PEEK PPL
5	球	ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
6	O型圈	NBR Viton
7	墊圈	PTFE
8	墊片	Stainless Steel+ PTFE SS316+PTFE
9	定位塊	PTFE SS304+Garphite SS316+Garphite
10	端蓋	A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
11	填料	PTFE Garphite
12	壓蓋法蘭	A216-WCB A351-CF8
13	銷子	1045 A182-F304, F316, F316L, F6, F51
14	閥桿	A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
15	支架	A216-WCB
16	螺母	ASTM 194-2H, 2HM, 8,8M
17	螺栓	ASTM 194-B7,,B7M, B8,B8M
18	排氣閥	1020+ZN A182-F304, F316, F316L,
19	吊耳	1020
20	注脂	1020+ZN A182-F304, F316, F316L,
21	球	Stainless Steel
22	壓緊圈	1045+N A182-F304, F316, F316L,
23	閥座彈簧	1045+N A182-F304, F316, F316L
24	墊片	1045+N A182-F304, F316, F316L1
25	底座	A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
26	墊片	PTFE SS304+Garphite
27	壓緊螺母	ASTM 194-2H, 8,
28	壓緊螺栓	A182-F6, F304
29	排污閥	1020+ZN A182-F304, F316, F316L,

主要外形尺寸 CLASS 150

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight   (kg)
2	51	292	170	76	285	46
3	76	356	210	95	285	83
4	102	432	250	115	400	156
6	152	559	265	140	400	256
8	203	660	355	172	＊400	453
10	254	787	385	203	＊600	522
12	305	838	400	242	＊600	747
14	337	889	450	267	＊600	959
16	387	991	510	299	＊600	1220
18	438	1092	565	318	＊600	1640
20	489	1194	620	349	＊600	2118
24	591	1397	680	407	＊700	2950

主要外形尺寸 CLASS 300

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2	51	292	170	83	285	49
3	76	356	210	105	285	87
4	102	432	250	127	400	164
6	152	559	265	159	＊400	272
8	203	660	355	191	＊500	479
10	254	787	385	222	＊600	657
12	305	838	400	261	＊600	783
14	337	889	450	292	＊600	1007
16	387	991	510	324	＊600	1281
18	438	1092	565	356	＊700	1722
20	489	1194	620	388	＊700	2224
24	591	1397	680	457	＊760	3100

主要外形尺寸 CLASS 150

Size in	d (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2×1-1/2	38	51	292	165	76	265	41
3×2	51	76	356	170	95	285	58
4×3	76	102	432	210	115	285	104
6×4	102	152	559	250	140	400	228
8×6	152	203	660	265	172	＊400	320
10×8	203	254	787	355	203	＊500	536
12×10	254	305	838	385	242	＊600	685
14×12	305	337	889	400	267	＊600	840
16×14	337	387	991	450	299	＊600	1070
18×16	387	438	1092	510	318	＊600	1430
20×18	438	489	1194	565	349	＊700	1850
24×20	489	591	1397	620	407	＊700	2450

主要外形尺寸 CLASS 300

Sizein	d (mm)	d1 (mm)	A (mm)	H1 (mm)	H2 (mm)	w (mm)	Weight (kg)
2×1-1/2	38	51	292	165	83	265	44
3×2	51	76	356	170	105	285	62
4×3	76	102	432	210	127	285	110
6×4	102	152	559	250	159	400	243
8×6	152	203	660	265	191	＊400	343
10×8	203	254	787	355	222	＊500	559
12×10	254	305	838	385	261	＊600	725
14×12	305	337	889	400	292	＊600	890
16×14	337	387	991	450	324	＊600	1120
18×16	387	438	1092	510	356	＊600	1480
20×18	438	489	1194	565	388	＊700	1960
24×20	489	591	1397	620	457	＊760	2650

主要外形尺寸 CLASS 600 ＊Gear Operated

Size in	d (mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	292	180	83	285	52
3	76	356	220	105	285	92
4	102	432	260	137	400	173
6	152	559	275	175	＊400	285
8	203	660	370	210	＊400	504
10	254	787	398	254	＊600	680
12	305	838	410	280	＊700	819

主要外形尺寸 CLASS 900

Size in	d(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	368	190	108	760	60
3	76	381	230	121	1140	100
4	102	457	270	146	＊400	204
6	152	610	320	191	＊500	420
8	203	737	375	235	＊600	644
10	254	838	440	273	＊700	943
12	305	965	498	305	＊700	1295

主要外形尺寸 CLASS 1500

Size in	d(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2	51	368	195	108	760	69
3	76	470	233	134	＊400	133
4	102	546	276	156	＊500	253
6	146	705	324	197	＊600	667
8	194	832	397	242	＊700	865
10	241	991	462	292	＊700	1375
12	289	1130	493	337	＊760	2175

主要外形尺寸 CLASS 600

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	292	174	83	265	46
3×2	51	76	356	180	105	285	74
4×3	76	102	432	220	137	760	120
6×4	102	152	559	260	178	1140	249
8×6	152	203	660	275	210	＊500	380
10×8	203	254	787	370	254	＊600	587
12×10	254	305	838	398	280	＊600	752

主要外形尺寸 CLASS 900

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	368	182	108	760	54
3×2	51	76	381	190	121	760	80
4×3	76	102	457	230	146	1140	148
6×4	102	152	610	270	191	＊400	305
8×6	152	203	737	320	235	＊500	552
10×8	203	254	838	375	273	＊600	748
12×10	254	305	965	440	305	＊700	1048

主要外形尺寸 CLASS 1500

Sizein	d(mm)	d1(mm)	A(mm)	H1(mm)	H2(mm)	w(mm)	Weight (kg)
2×1-1/2	38	51	368	189	108	760	63
3×2	51	76	470	195	134	760	95
4×3	76	102	546	233	156	＊400	183
6×4	102	146	705	276	197	＊500	359
8×6	146	194	832	324	242	＊600	794
10×8	194	241	991	397	292	＊700	1070
12×10	241	289	1130	462	337	＊700	1540

鑄鋼球閥概述

鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。鑄鋼球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
