A41H 彈簧微啟封閉式高壓安全閥

A41Y-160、320型適用于工作溫度≤200℃空氣、氮?dú)饣旌蠚?、水等介質的設備和管路上。A41Y-160P／320P、41Y-160R／320R型適用于工作溫≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。

主要零部件材料

NO.	零件名稱	A41Y-160 材料 A41Y-320	A41Y-160P 材料 A41Y-320P	A41Y-160P 材料 A41Y-320P
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA 包覆氟塑料	50CrVA 包覆氟塑料
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	調整螺桿	45	2Cr13	2Cr13
10	閥帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
	閥座、閥瓣密封面	堆焊 Co 基硬質合金 .

外形尺寸和連接尺寸

型號	公稱通徑 (DN)	do	d	M	D	K	Z-φd	b	d1	M1	D 1	K1	Zrφd1	b 1	L	L1	≈ H


A41Y-160 (單法蘭)	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
	20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
	25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	37	M42×2	115	80	4-18	22	50	M64×3	165	005	6-26	32	130	135	285
	40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	045	6-29	40	165	165	350
	50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
	25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
	32	12.14.16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
	40	20	58	M64×3	165	115	6-26	32	65	M80×3	200	145	6-29	40	115	115	350
	50	25	70	M80×3	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380

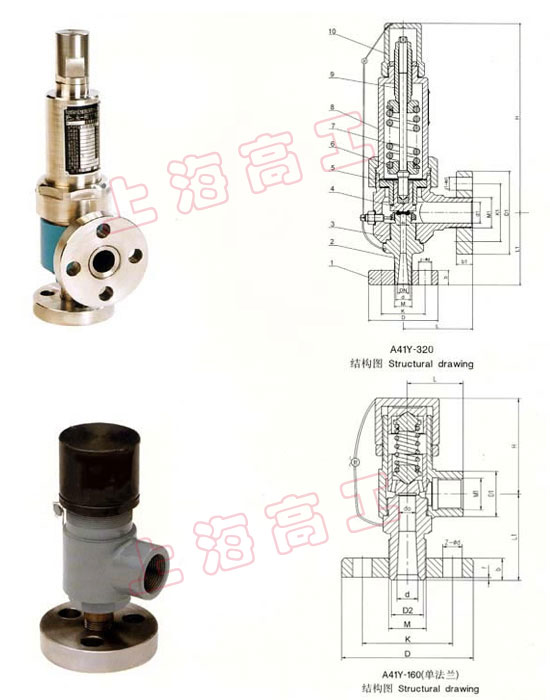

結構圖

溫馨提示：“A41H 彈簧微啟封閉式高壓安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
