ZCZG/ZCZH 高溫電磁閥
本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
結構特點
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離
結構原理
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而
將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

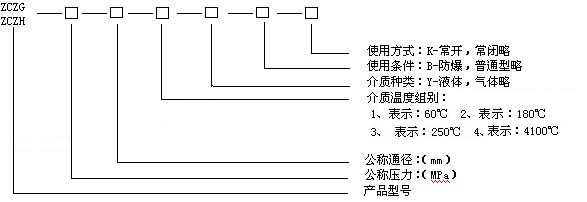

型號規格說明
技術參數
|
介質溫度℃
|
ZCZG
|
≤250
|
|||||||
|
ZCZH
|
≤400
|
||||||||
|
公稱壓力（MPa）
|
ZCZG
|
2.5
|
|||||||
|
ZCZH
|
4.0
|
||||||||
|
工作壓差（MPa）
|
ZCZG
|
0.1-2.5
|
|||||||
|
ZCZH
|
0.1-4.0
|
||||||||
|
公稱通徑（MPa）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
功耗
|
130VA
|
480VA
|
|||||||
|
電源電壓
|
AC220V DC 24V 其余規格可作特殊訂貨
|
||||||||
|
額定流量系數（KV）
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
58
|
85
|
154
|
|
泄漏量（ml/min）
|
按JB/T7352-94·F規定
|
||||||||
安裝尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-22
|

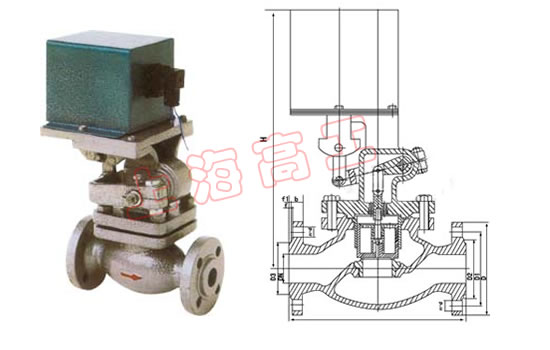

結構圖
溫馨提示：“ZCZG/ZCZH 高溫電磁閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
