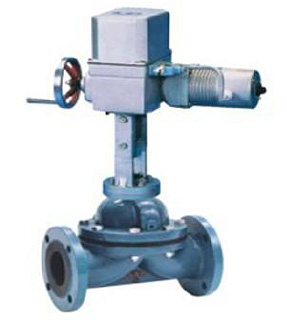

ZAZT電動隔膜調節閥
ZAZT、ZAZTC型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V AC源為動力，接受標準信號0～10mA DC的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐腐蝕系統中。
產品特點：
閥流通阻力小、流通能力大、無填料函，無外泄露、具有耐腐、防火、防毒、安全可靠的特點，可根據不同的襯里隔膜，獲得良好的腐蝕性能。
主要技術參數
| 公稱通徑 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||
| 額定流量系數 Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | ||
| 公稱壓力 Mpa | 1.0 | ||||||||||||||
| 執行機構 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | ||||||||
| Ⅲ型 | DKZ-310C | DKZ-310C | DKZ-310C | DKZ-410C | DKZ-410C | DKZ-510C | |||||||||
| 有效推力 (N) | 1000 | 4000 | 6400 | ||||||||||||
| 工作行程 (mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
| 允許壓差 | P 1 = △ P | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | |||
| P 1 =P 2 | 1.0 | 0.44 | 1.0 | 1.0 | 0.75 | 0.9 | 0.55 | 0.3 | 0.19 | 0.075 | 0.028 | ||||
| 法蘭標準 | JB78 | ||||||||||||||
| 流量特征 | 近似快開（調節閥） | ||||||||||||||
| 電源電壓 | 220V 50Hz | ||||||||||||||
| 出廠狀態 | 電開（如需電關、訂貨時應注明） | ||||||||||||||
性能指標
| 項目 | 指標值 |
| 基本誤差 % | ± 3.5 |
| 回差 % | ≤2.5 |
| 死區 % | ≤3 |
| 始終點偏差 | ±2.5 |
| 額定行程偏差 % | ±2.5 |
| 純滯后 | ≤ 1S |
| 允許泄露 L/h | 橡膠隔膜片為 “0” ，聚四氟乙烯隔膜為 0.5%× 閥額定容量（許用壓差下的水） |
| 絕緣電阻 | 不小于 20M Ω |
| 阻尼特征 | 不大于 3 周半 |
外形尺寸 單位:mm
| 公稱通徑 | ZAZT 型 | ZAZTC 型 | ||||||
| A | H | H 1 | L | A | H | H 1 | L | |
| 15 | 460 | 515 | 48 | 140 | 340 | 754 | 48 | 140 |
| 20 | 460 | 515 | 53 | 145 | 340 | 755 | 53 | 145 |
| 25 | 460 | 520 | 58 | 155 | 340 | 760 | 58 | 155 |
| 32 | 460 | 525 | 68 | 165 | 340 | 765 | 68 | 165 |
| 40 | 460 | 527 | 73 | 190 | 340 | 767 | 73 | 190 |
| 50 | 460 | 530 | 80 | 210 | 340 | 770 | 80 | 210 |
| 65 | 460 | 540 | 90 | 240 | 340 | 780 | 90 | 240 |
| 80 | 530 | 590 | 98 | 270 | 430 | 1182 | 98 | 270 |
| 100 | 530 | 595 | 108 | 335 | 430 | 1188 | 108 | 335 |
| 125 | 630 | 687 | 123 | 375 | 430 | 1280 | 123 | 375 |
| 150 | 630 | 695 | 140 | 410 | 430 | 1288 | 140 | 410 |
| 220 | 630 | 728 | 168 | 540 | 430 | 1321 | 168 | 540 |
| 250 | 630 | 733 | 200 | 650 | 430 | 1386 | 200 | 650 |
閥體材質、襯里和隔膜片代號
| 基體和襯里 | HT200 | ZG1Cr18Ni9Ti | 隔膜片 | |||||
| 無 | 襯 F46 | 襯 F3 | 氯丁橡膠 | 氟橡膠 | 襯 F46 | |||
| 代號 | 1 | 3 | 2 | 4 | 1 | 3 | 2 | |
產品外形尺寸圖
結構圖
溫馨提示：“ZAZT電動隔膜調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
